一文了解BIM在建筑电气设计中的运用!

时间:2020-08-18 06:42 阅读:

  建筑设计质量随着社会的进步发展而提出了更高的要求,建筑建设中不容忽视的重要部分就是电气设计,建筑物的质量也离不开电气设计的影响。BIM作为新兴科学技术,已逐步广泛应用于建筑电气设计中,并为其发挥了重要作用,BIM技术不仅能够提高建筑施工速度,还能提高建筑质量,降低建设成本,有效解决建筑工程中的疑难问题。

  1、建筑电气设计的含义

  虽然建筑电气设计仅是建筑结构设计当中的一小部分,但它却是直接影响后期建筑运行和使用的直接因素。由于建筑整体的使用需求以及建筑本身的结构特点两方面原因,使得对于建筑电气设计提出了很高的要求。室外电气、变配电、供电干线、电气照明、备用电源等工程内容构成了建筑电气工程,与电工电子技术、控制技术以及信息技术等大部分技术领域都有关联。随着社会的发展以及人们生活水平的提高,智能建筑随之成为了建筑行业的新宠,得到了广泛应用。除此之外,安全性能、升级扩展性以及可靠性是人们基于电气设备自动化和网络化特点对电气设备提出的更高要求,因此,为了高效完成建筑电气工程设计和建造管理,不仅需要科学地将建筑工程与电气、控制及综合布线等各项技术在建筑电气工程设计及施工时就统一起来,还要合理引进利用先进的设计理念和建造管理方式以达到和国际接轨的目的。

  2、BIM技术的特点及优势

  2.1使设计方案直观呈现

  传统的施工图纸仅是运用简单线条绘制建筑施工所需的各项构件信息,致使建筑需求方面需要依靠施工人员充分发挥想象力才能得以实现,由此可知,具有较强直观性的建筑电气设计图是满足建筑施工的基本要求。BIM模型与建筑动画类似,不仅可以将设计效果直观地展示出来,还具备有结构计算、绿色建筑分析、生成建筑施工图纸等各项功能,由此可以促进设计师的创新思维得以拓展。设计师的工作效率可以依托BIM模型得以有效提高的另一原因就是,它可以根据设计师的设计变动而自动对整体与其相关部分进行变更,可以说,BIM贯穿于整个施工过程,既能形象立体展示建筑各构件信息,又能实现与构件之间形成互动性和反馈性的可视化。比如说,当设计师要变动一扇门的位置时,传统的设计方法不仅需要对平面设计图中门的位置进行改动,还需要对门的立面图、剖面图等相关的设计图纸全部进行修改,这样一方面增加了工作量,另一方面降低了工作效率;然而,通过BIM建筑模型就可以使这个问题得以改善,仅仅只需要对其进行信息共享,平台便可以自动对所有相关信息进行更改。

  2.2对施工工作问题进行协调

  施工部门、业主部门以及设计部门是建筑施工的三大主要组成部门,在施工工作中,难免有些问题会使3个部门的工作内容产生摩擦,建筑信息在传统的绘图技术中难以汇总,更无法实现对工程整体和进度进行精准分析判断。但是BIM却可以弥补这一缺陷,为了避免由施工问题影响施工进度的情况发生,可以通过BIM在建筑施工前期就将可能出现的实际问题通过数字化进行协调,生成协调报告,从而达到帮助各部门参考处理这种问题的目的,这样不仅能够使建筑电气设计的可操作性得到进一步提高,还能使相关信息更好地反馈给业主,以致整体设计决策的效率和质量得到很大程度上的提高。

  3、建筑电气安装管线中的BIM技术

  社会的进步使得人们对建筑的要求也越来越高,不仅要求建筑具有安全性,还要求建筑具备智能化、舒适性和节能等特点,使得机电系统和管线种类变得越发繁杂,进而导致预留给机电管线的安装空间十分有限。随着BIM技术的广泛推广,BIM技术成为了当前建筑行业综合平衡机电安装管线的必要手段。传统的管线布置方式不仅耗时耗力,且效果并不那么完美,如今将BIM技术应用在管线综合排布中,不仅能够使管线的综合效率得到大幅的提升,还能够及时直观地发现、调整管线综合中的问题,从而减少了不必要的工作量,降低了工程损失,确保了工程效益。

  3.1BIM在建筑综合管线预算统计的应用

  首先,传统材料表编制不仅容易出现差错,还费时费力,然而就BIM本身情况而言,它就是一个信息库,所以根据建筑实际情况,它提供的材料表清单不仅实时可靠,而且还可以作为参考用来对比前期猜想预测。其次,BIM对于统计工程量、预算、分析造价和管理等都带来了极大的便利,它的数据库特性,能够准确方便地采集到相关数据,从而在提高工作效率的同时减少了造价人员的工作量。最后,BIM与网络技术的结合可以为工程各需求方实时准确地提供数据信息,使他们的管理工作更有据可循,以保障顺利实施工程建设。

  3.2BIM在建筑综合管线设计中的应用

  BIM技术现在越来越广泛地被应用于各大建筑当中,可以说,BIM技术也成为建筑企业的一项必备技能。对于机电设备工程各系统设计而言,由于现代建筑大多工程管线比较复杂且空间有限,所以传统的管线布置设计已经不能满足现代建筑的使用需求,在相对集中的管线空间位置上会由于相互挤占而发生冲突。这时,BIM在综合管线设计中的应用优势就得以体现,它不仅能够统筹安排建筑物内的各类管线走向、位置,确保各管线设计技术合理规范,BIM的可视化、动态模拟特性还能够使其及时发现各专业管线设计中存在的矛盾,针对性地对其位置进行调整,进而实现管线空间设置合理的目的,也极大方便了后期管线工程的施工安装和运行管理。

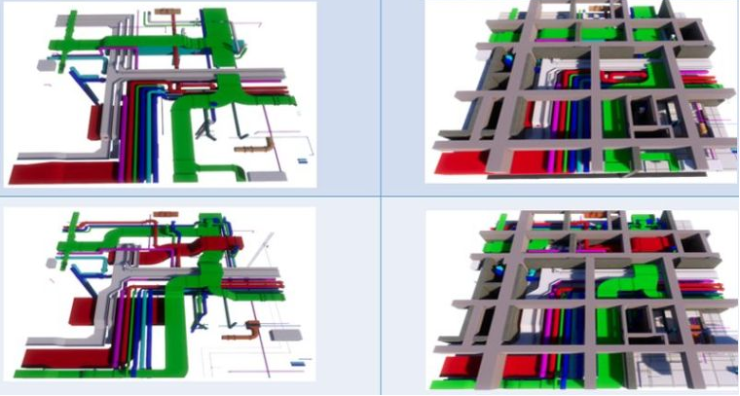

  3.3BIM技术在建筑内管线综合布置

  对于大型商业或综合体绘制综合管线图是传统施工管理中的重要工作内容,通常是施工单位按照各机电专业的图纸绘制平面的管线综合图,它容易在梁和结构变化较大区域出现空间浪费及管线排不下的情况,通常施工到这里问题才会暴漏,这样不仅会造成巨大的工程损耗,还会阻碍工程的进展。可视化和虚拟化是BIM技术的两大主要特点,这对于施工过程中的难点和关键点捕捉也是非常必要的,它能够帮助施工人员提前确定这些关键因素或解决已出现的问题,从而使施工效率得以提高。对于在施工过程中与土建、机电安装等各专业人员协同沟通方面也发挥了不可忽视的便利作用。可以说,BIM技术与施工方案、施工模拟的整合不仅使施工过程的管理得以优化,还能够灵活应对各种复杂空间,确保了施工质量问题,避免了不必要的返工工作量,在使施工周期缩短的同时能够有效提高工作效率。

一文了解BIM在建筑电气设计中的运用!

  结语

  由于建筑物的质量受电气设计合理性直接影响,所以电气设计在建筑行业地位是无可取代的,将BIM应用于建筑电气设计中不仅可以提高建筑工程设计质量,还能够保障建筑电气工程施工的顺利进行,从而最大限度展现建筑电气工程的价值。但是,时代是不断进步的,BIM还是个新兴技术,虽然能够有效提高工作效率,但仍存在些许不完善之处,实用度还不够高。因此,对于BIM的应用不能停滞不前,还需要不断提高设计水平以加强对它的技术运用,使其能够更好地推动我国建筑行业持续、健康的发展。
