KBK吊挂装置设计原理
时间:2020-09-09 09:02 阅读:
一般kbk轨道安装原理并不是很复杂,只要把纵向轨道联接在工字钢上,再把横轨联接在纵轨上就可以了。但高质量的KBK安装,是非常重要的,KBK轨道安装对水平精度要求非常高,只有这样工作过程中,滑车在轨道内才能滑动轻松。要让轨道达到水平,巧妙的吊挂装置功不可没。下面是KBK吊挂装置设计原理。

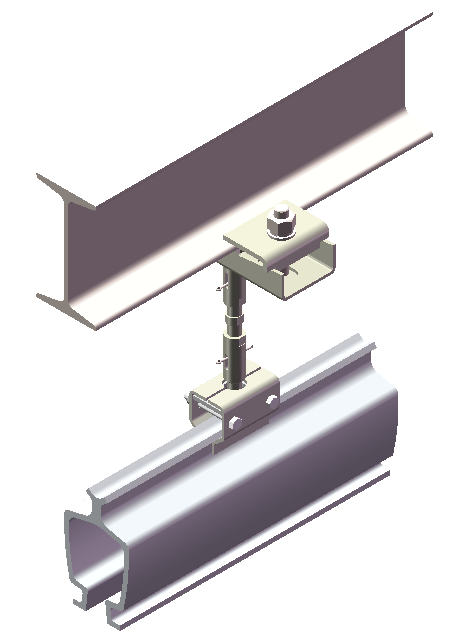

【铝合金kbk轨道安装图】

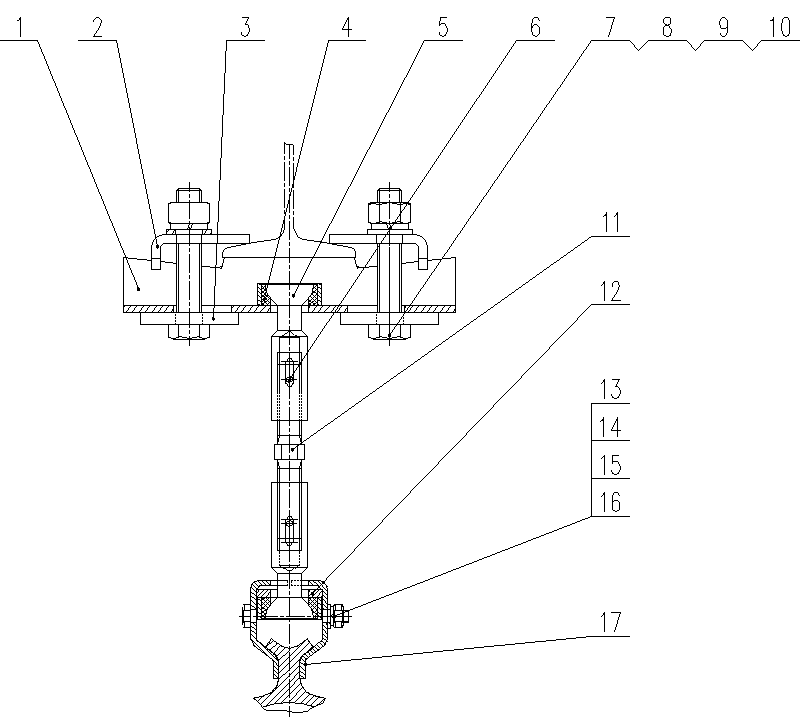

kbk轨道吊挂装置组成:
1.上吊挂座、2.压板、3.垫板、4.半球座、5.吊杆、6.开口销Ø3X45、7.弹簧垫圈 16、8.螺栓M16×90-8.8、9.平垫圈 16、10.螺母M16、11.双头螺栓、12.下吊挂座、13.弹簧垫圈 8、14.螺栓M8×65-8.8、15.平垫圈 8、16.螺母M8、17、夹片
【铝合金kbk轨道安装效果图】
kbk轨道调节水平:
无论是纵轨还是横轨,固定好一端后,在另一端用扳手旋转双头螺栓,轨道会逐渐上抬或下降,从而达到调节水平的作用,调节工作非常轻松。(双头螺栓两头螺牙为反向螺牙,只要扳动双头螺栓,上下吊杆能达到同时伸缩功能。)
