单相异步电动机的基础知识
时间:2020-09-10 22:18 阅读:
单相异步电动机的基础知识
单相异步电动机只需单相交流电源供电,因而应用非常广泛。如,小型机床、轻工设备、医疗机械、家用电器、电动工具、农用水泵、仪器仪表等众多领域。
优点:使用方便、结构简单、运行可靠、价格低廉、维护方便等等,与三相异步电机相比,缺点为体积稍大、性能稍差。
单相异步电机结构
单相异步电动机主要包括定子、转子及支撑件几部分。其中定子由绕组、铁心、引出线及绝缘材料等组成。铁心一般由0.5mm的硅钢片叠压而成。绕组分为主绕组和副绕组,主绕组又称工作绕组,副绕组又称起动绕组或辅助绕组。
单相异步电动机的转子也由铁心、绕组和转子轴组成。其中铁心也由0.5mm的硅钢片叠压而成,绕组常为铸铝笼型。

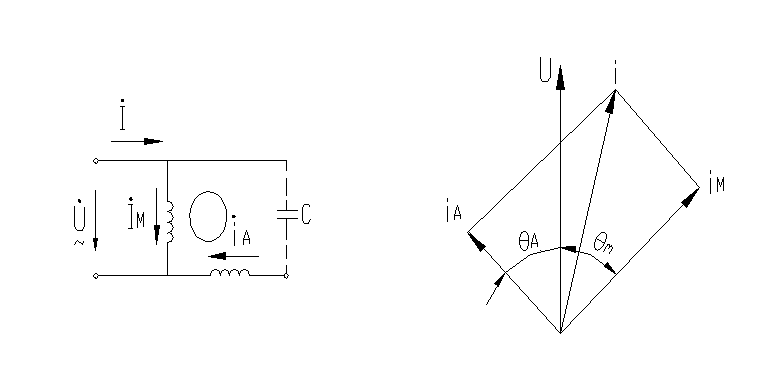

单相电容运转异步电动机的基本工作原理: 主绕组M与副绕组A的轴线在空间相隔90°电角度,副绕组串联一个电容C再与主绕组并接于电源。由于副绕组串联了电容所以副绕组中的电流在相位上超前于主绕组电流,这样由单相电流分解成具有时间相位差的两相电流M 和A,因而电机的两相绕组能产生圆形或椭圆形的旋转磁场。
