链传动设计及计算（2）

滚子链链轮的结构设计

1.链轮的齿形

链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。

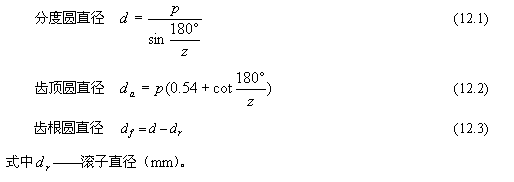

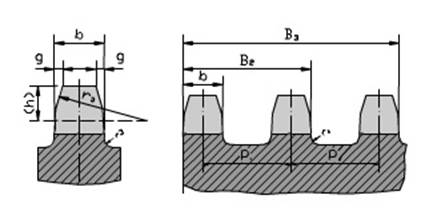

常用的链轮端面齿形见图6。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明齿形按3RGB1244-85规定制造即可，但应绘制链轮的轴面齿形，见图7，其尺寸参阅有关设计手册。工作图中应注明节距p、齿数z、分度圆直径d（链轮上链的各滚子中心所在的圆）、齿顶圆直径da、齿根圆直径df。其计算公式为

2.链轮结构

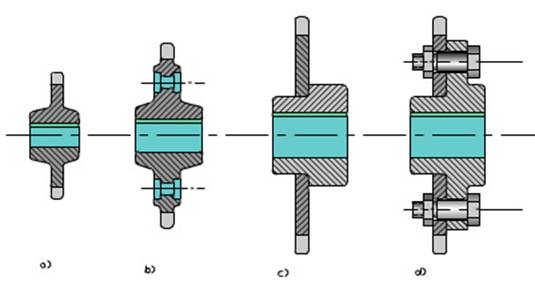

图8为几种常用的链轮结构。小直径链轮一般做成整体式（图6.8a），中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔（图6.8b），大直径链轮可做成组合式（图6.8c，d），此时齿圈与轮芯可用不同材料制造。

3.链轮材料

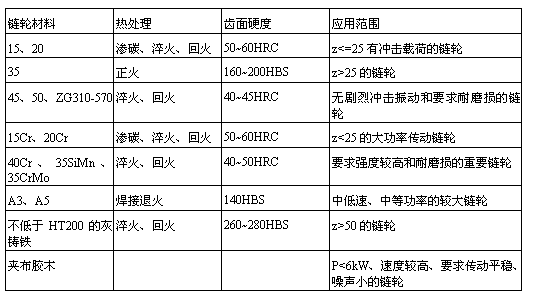

链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。常用材料见表2。
