铸造件结构设计：加强肋

　　铸造件结构设计:加强肋

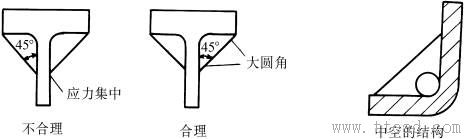

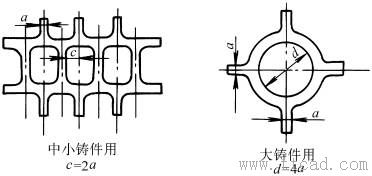

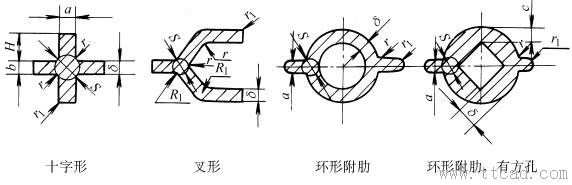

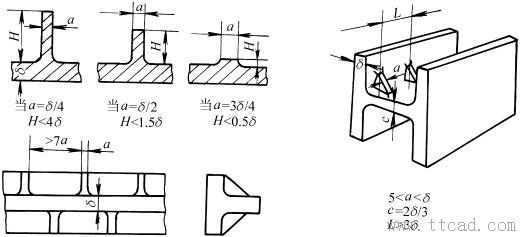

中 部 的 肋 两 边 的 肋 H≤5δ a=0.8δ(若是铸件内部 的肋，则a≈0.6δ) R＝1.3δ r=0.5δ H≤5δ a=δ R＝1.25δ r=0.3δ r1＝0.25δ 带有肋的截面的铸件尺寸比例 (δ 的 倍 数) 断面 H a b c R1 r r1 S 十字形 3 0.6 0.6 — — 0.3 0.25 1.25 叉形 — — — — 1.5 0.5 0.25 1.25 环形附肋 — 0.8 — — — 0.5 0.25 1.25 环形附肋，有方孔 — 1.0 — 0.5 — 0.25 0.25 1.25 肋 的 布 置 肋 的 布 置 肋 的 形 状
说明 a、b—肋厚度d—壁厚
