链传动的受力分析

　　链传动在安装时，应使链条受到一定的张紧力，张紧的目的主要是使松边不致过松，以免影响链条正常退出啮合和产生振动、跳齿或脱链现象。


　　链的紧边拉力为：

　　链的松边拉力为：
其中：有效圆周力
离心拉力
悬垂拉力Ff的大小与链条的松边垂度及布置方式有关（参见右图），Ff应取和中较大者。

式中：a－链传动的中心距，单位为mm；
q－单位长度链条的质量，单位为kg/m；

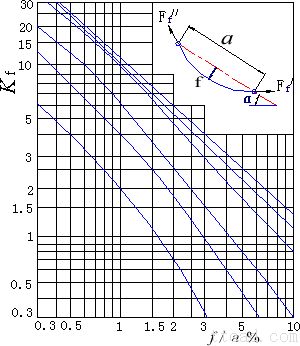

Kf－垂度系数（见下图），图中f为下垂度；
α－两轮中心联线与水平面的倾斜角。
